項目介紹
[膜片聯軸器-大軸孔包容型(BF)]
大軸孔包容膜片聯軸器，高速膜片聯軸器，高性能膜片聯軸器，動平衡可重復性好，大型風機，高速機組;膜片聯軸器
l 其它特殊結構可以根據客戶要求設計;
l 聯軸器材質可以根據客戶要求選定；

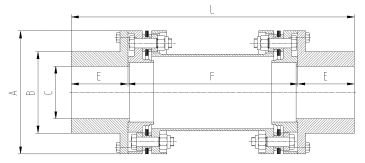

l 圖中尺寸可以根據客戶要求制作；其它技術參數可以咨詢邦克技術部；
l 對于有熱膨脹的機組，安裝時應考慮冷態預拉伸量，使撓性元件工作在較小的變形區間，提高使用壽命；
|
聯軸器型號 |
功率/轉速 (Kw/rpm) |
公稱扭矩 (KNm) |
峰值扭矩 (KNm) |
最大許用轉速 (r/min) |
A (mm) |
B (mm) |
C(mm)max |
E(mm) |
F (mm) |
L(mm) |
|
BF115 |
0.072 |
0.68 |
2.4 |
15000 |
117 |
90 |
60 |
140 |
75 |
290 |
|
BF135 |
0.16 |
1.52 |
3.3 |
12000 |
137 |
113 |
75 |
140 |
90 |
320 |
|
BF152 |
0.22 |
2.1 |
6.1 |
11000 |
154 |
128 |
85 |
155 |
105 |
365 |
|
BF175 |
0.39 |
3.7 |
10.8 |
10000 |
177 |
143 |
95 |
165 |
120 |
405 |
|
BF196 |
0.49 |
4.6 |
12.4 |
9000 |
198 |
165 |
110 |
205 |
140 |
485 |
|
BF210 |
0.54 |
5.15 |
14.2 |
7500 |
212 |
180 |
120 |
205 |
155 |
515 |
|
BF231 |
0.86 |
8.21 |
24.1 |
6700 |
233 |
195 |
130 |
205 |
165 |
535 |
|
BF247 |
1.28 |
12.22 |
32 |
6200 |
249 |
210 |
140 |
205 |
180 |
565 |
|
BF272 |
2.16 |
20.62 |
45 |
5500 |
274 |
232 |
155 |
225 |
195 |
615 |
|
BF300 |
2.9 |
27.69 |
52.9 |
5200 |
302 |
255 |
170 |
250 |
205 |
660 |
|
BF302 |
3.46 |
33 |
78 |
4700 |
304 |
255 |
170 |
250 |
205 |
660 |
|
BF333 |
4.13 |
39.44 |
101 |
4350 |
335 |
285 |
190 |
285 |
230 |
745 |
|
BF363 |
6.6 |
63 |
140 |
4200 |
365 |
308 |
205 |
300 |
250 |
800 |
|
BF396 |
8.5 |
81.11 |
197 |
3900 |
398 |
338 |
225 |
350 |
290 |
930 |
|
BF425 |
11 |
105 |
217 |
3600 |
427 |
375 |
250 |
360 |
310 |
980 |
|
BF457 |
14 |
133.7 |
320 |
3450 |
459 |
405 |
270 |
400 |
320 |
1040 |
|
BF493 |
17 |
162.3 |
355 |
3300 |
495 |
435 |
290 |
400 |
340 |
1080 |
|
BF525 |
21 |
200.5 |
390 |
3200 |
527 |
473 |
315 |
420 |
360 |
1140 |
|
BF570 |
26 |
248.3 |
570 |
3100 |
572 |
503 |
335 |
450 |
370 |
1190 |
|
聯軸器型號 |
擰緊力矩(Nm) |
總質量(Kg) |
扭轉剛度KT(Nm/radxE+06) |
轉動慣量(Kgm^2) |
中間段每米長 |
角向不對中 |
軸向不對中 |
||||
|
質量(Kg) |
扭轉剛度ΔKT(Nm /radxE+06) |
轉動慣量(Kgm^2) |
最大θmax (deg) |
角向剛度(Nm/radxE+03) |
最大 |
軸向力（N） |
|||||
|
BF115 |
45 |
11.22 |
0.0053 |
0.021 |
4.7 |
0.00389 |
0.00612 |
0.375 |
110.3 |
2 |
902 |
|
BF135 |
45 |
16.1 |
0.0796 |
0.052 |
6.0 |
0.099 |
0.013 |
0.375 |
119.5 |
2.3 |
1056 |
|
BF152 |
45 |
25.64 |
1.453 |
0.094 |
6.9 |
0.158 |
0.021 |
0.375 |
155.7 |
2.4 |
1368 |
|
BF175 |
85 |
38.6 |
2.452 |
0.18 |
10.4 |
0.289 |
0.035 |
0.375 |
168.2 |
2.6 |
2100 |
|
BF196 |
160 |
53.6 |
3.252 |
0.34 |
11.8 |
0.455 |
0.047 |
0.375 |
205.3 |
2.8 |
2306 |
|
BF210 |
160 |
73.6 |
4.210 |
0.58 |
13.5 |
0.702 |
0.085 |
0.375 |
213.6 |
3.0 |
3256 |
|
BF231 |
160 |
94.5 |
5.103 |
0.85 |
15.1 |
0.836 |
0.129 |
0.375 |
401.9 |
3.1 |
3654 |
|
BF247 |
160 |
113.8 |
8.256 |
1.14 |
22.6 |
1.536 |
0.172 |
0.375 |
447.2 |
3.3 |
3946 |
|
BF272 |
280 |
140.5 |
9.426 |
1.56 |
26.5 |
2.03 |
0.216 |
0.375 |
535.2 |
3.5 |
4653 |
|
BF300 |
280 |
162.6 |
10.257 |
2.25 |
39.5 |
2.76 |
0.444 |
0.375 |
592.3 |
3.6 |
5621 |
|
BF302 |
280 |
162.6 |
10.35 |
2.32 |
39.5 |
2.76 |
0.444 |
0.25 |
1989 |
2.8 |
6542 |
|
BF333 |
340 |
215.3 |
14.94 |
4.62 |
46.3 |
5.422 |
0.522 |
0.25 |
2653 |
3.0 |
9326 |
|
BF363 |
540 |
296.5 |
30.82 |
7.21 |
51.2 |
7.032 |
0.755 |
0.25 |
3456 |
3.3 |
12681 |
|
BF396 |
540 |
365.5 |
46.321 |
10.56 |
56.1 |
8.865 |
0.923 |
0.25 |
7864 |
3.4 |
13653 |
|
BF425 |
800 |
453.2 |
61.523 |
15.32 |
71.5 |
14.65 |
1.101 |
0.25 |
6859 |
3.6 |
15782 |
|
BF457 |
800 |
630.5 |
70.142 |
23.54 |
87.3 |
16.83 |
1.522 |
0.25 |
6971 |
3.8 |
16524 |
|
BF493 |
800 |
668.5 |
75.635 |
42.35 |
94.6 |
21.32 |
2.11 |
0.25 |
7865 |
4.0 |
18936 |
|
BF525 |
1200 |
775.2 |
103.56 |
52.65 |
105.3 |
25.66 |
2.56 |
0.25 |
8654 |
4.2 |
19856 |
|
BF570 |
1200 |
935.3 |
129.263 |
66.53 |
136 |
40.37 |
4.03 |
0.25 |
8475 |
4.6 |
20541 |
