項目介紹

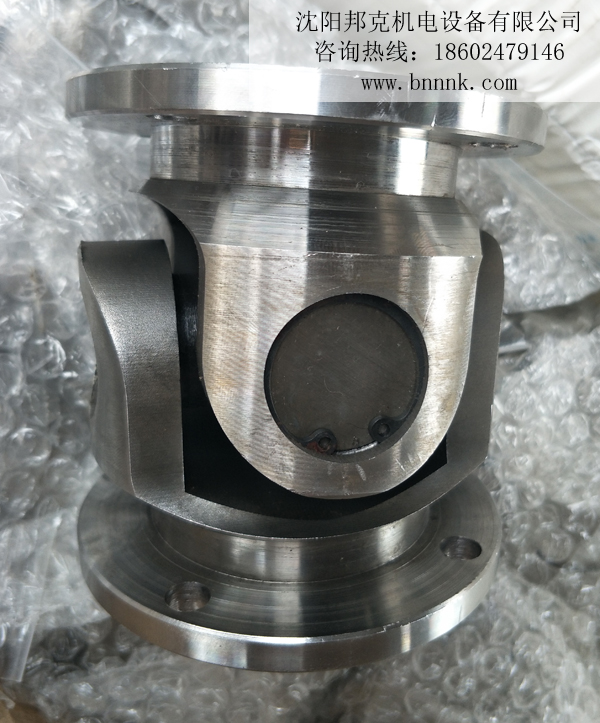

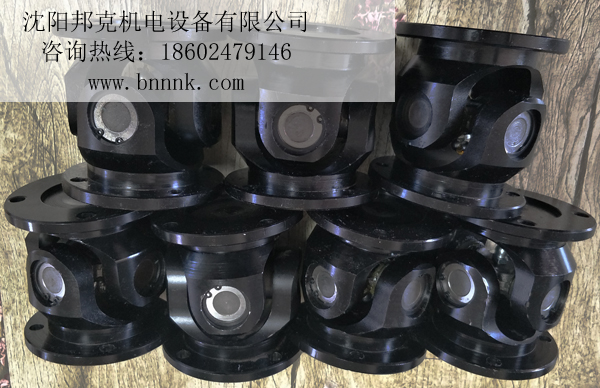

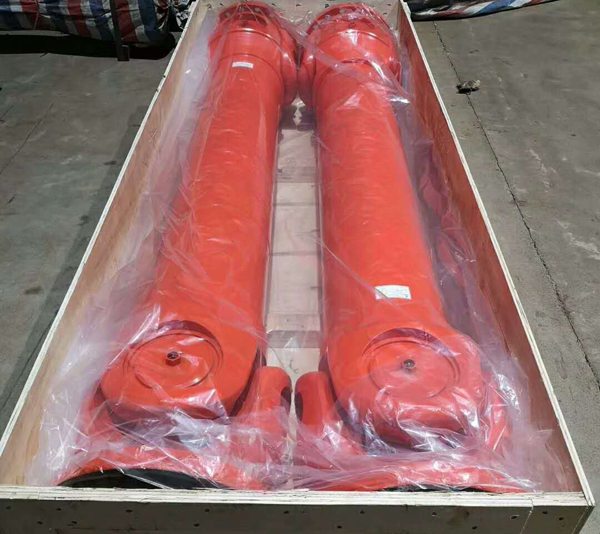

[萬向聯軸器-標準伸縮焊接式(SWC-BH)]
萬向聯軸器，汽車傳動軸，平衡軸，可伸縮式萬向聯軸器，整體十字包式萬向聯軸器
l 主要用于軋鋼機械、起重運輸機械及其他重型機械，聯接兩個不同軸線的傳動軸系，回轉直徑為58～620mm，傳遞公稱轉矩為0.15～1000kN·m，軸線折角≤25°；
l 結構合理，使用安全可靠，采用整體式叉頭，消除了螺栓壓緊軸承座（蓋）這一薄弱環節，完全避免了常見的螺栓松動或斷裂造成的惡性破壞事件，使用壽命比其他型式聯軸器提高30%～50%；
l 承載力高；
l 傳動效率高達98.6%，用于大功率傳動，節能顯著，可降低電耗；
l 傳動平穩，噪聲低，一般噪聲為30～40dB（A）；
l Tf—在交變負荷下按疲勞強度所允許的轉矩，Lmin—縮短后的最小長度，L—安裝長度，按需要確定；
|
型號 |
回轉直徑D/ mm |
公稱轉矩Tn/ kN·m |
軸線折角 β(°) |
疲勞轉矩Tf/ kN ·m |
伸 縮量 Ls |
尺寸 |
轉動慣量(I) kg·m2 |
重量G（kg） |
|||||||||||
|
Lmin |
D1 js11 |
D2 (H7) |
D3 |
Lm |
n-d |
k |
t |
b (h9) |
g |
Lmin |
增長100 mm |
Lmin |
增長100 mm |
||||||
|
SWC58BH |
58 |
0.15 |
≤35 |
0.075 |
35 |
325 |
47 |
30 |
38 |
35 |
4-5 |
3.5 |
1.5 |
— |
— |
— |
— |
2.2 |
0.26 |
|
SWC65BH |
65 |
0.25 |
0.125 |
40 |
360 |
52 |
35 |
42 |
40 |
4-6 |
4.5 |
1.7 |
3 |
0.29 |
|||||
|
SWC75BH |
75 |
0.4 |
0.2 |
40 |
395 |
62 |
42 |
50 |
45 |
6-6 |
5.5 |
2 |
5 |
0.35 |
|||||
|
SWC90BH |
90 |
0.75 |
0.375 |
45 |
435 |
74.5 |
47 |
54 |
50 |
4-8 |
6 |
2.5 |
6.6 |
0.35 |
|||||
|
SWC100BH |
100 |
1.25 |
≤25 |
0.63 |
55 |
390 |
84 |
57 |
60 |
55 |
6-9 |
7 |
2.5 |
0.0044 |
0.00019 |
6.1 |
0.35 |
||
|
SWC120BH |
120 |
2.5 |
1.25 |
80 |
485 |
102 |
75 |
70 |
65 |
8-11 |
8 |
2.5 |
0.0109 |
0.00044 |
10.8 |
0.55 |
|||
|
SWC150BH |
150 |
5 |
2.5 |
80 |
590 |
130 |
90 |
89 |
80 |
8-13 |
10 |
3 |
0.0423 |
0.00157 |
24.5 |
0.85 |
|||
|
SWC180BH |
180 |
12.5 |
6.3 |
100 |
810 |
155 |
105 |
114 |
110 |
8-17 |
17 |
5 |
0.175 |
0.007 |
70 |
2.8 |
|||
|
SWC200BH |
200 |
35.5 |
≤15 |
18 |
120 |
900 |
170 |
120 |
140 |
120 |
8-17 |
18 |
5 |
28 |
8 |
0.3765 |
0.0716 |
110 |
3.5 |
|
SWC225BH |
225 |
40 |
20 |
140 |
920 |
196 |
135 |
152 |
120 |
8-17 |
20 |
5 |
32 |
9 |
0.538 |
0.0234 |
122 |
4.9 |
|
|
SWC250BH |
250 |
63 |
31.5 |
140 |
1035 |
218 |
150 |
168 |
140 |
8-19 |
25 |
6 |
40 |
12.5 |
0.966 |
0.0277 |
172 |
5.3 |
|
|
SWC285BH |
285 |
90 |
45 |
140 |
1190 |
245 |
170 |
194 |
160 |
8-21 |
27 |
7 |
40 |
15 |
2.011 |
0.051 |
263 |
6.3 |
|
|
SWC315BH |
315 |
125 |
63 |
140 |
1315 |
280 |
185 |
219 |
180 |
10-23 |
32 |
8 |
40 |
15 |
3.605 |
0.0795 |
382 |
8 |
|
|
SWC350BH |
350 |
180 |
90 |
150 |
1410 |
310 |
210 |
267 |
194 |
10-23 |
35 |
8 |
50 |
16 |
7.053 |
0.2219 |
582 |
15 |
|
|
SWC390BH |
390 |
250 |
125 |
170 |
1590 |
345 |
235 |
267 |
215 |
10-25 |
40 |
8 |
70 |
18 |
12.164 |
0.2219 |
738 |
15 |
|
|
SWC440BH |
440 |
355 |
180 |
190 |
1875 |
390 |
255 |
325 |
260 |
16-28 |
42 |
10 |
80 |
20 |
21.42 |
0.4744 |
1190 |
21.7 |
|
|
SWC490BH |
490 |
500 |
250 |
190 |
1985 |
435 |
275 |
325 |
270 |
16-31 |
47 |
12 |
90 |
22.5 |
32.86 |
0.4744 |
1452 |
21.7 |
|
|
SWC550BH |
550 |
710 |
355 |
240 |
2300 |
492 |
320 |
426 |
305 |
16-31 |
50 |
12 |
100 |
22.5 |
68.92 |
1.357 |
2380 |
34 |
|
