[鼓形齒聯軸器-行走機構專用聯軸器(CL)]

CL鼓形齒聯軸器，行走機構，萬向聯軸器，齒輪箱用聯軸器，電機用聯軸器

CL型鼓型齒聯軸器具有鼓形齒聯軸器的所有特點和本身的優點，承載能力強，維護方便，更換配件簡單，得到鋼廠及電廠的青睞。

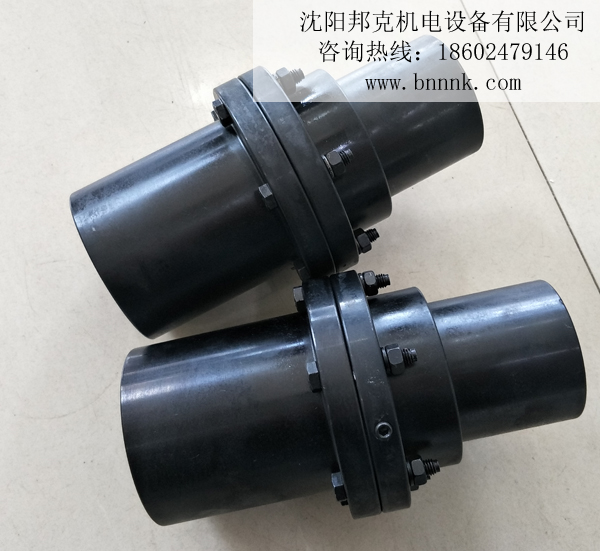

鼓形齒聯軸器

CL鼓形齒聯軸器

l 適用范圍多用于天車行走機構；

l 吸收能力強，軸向，角向；

l 傳遞扭矩大，剛性好；

l 特殊結構可以根據客戶要求設計;

l 聯軸器材質可以根據客戶要求選定；

圖中尺寸可以根據客戶要求制作；其它技術參數可以咨詢邦克技術部；

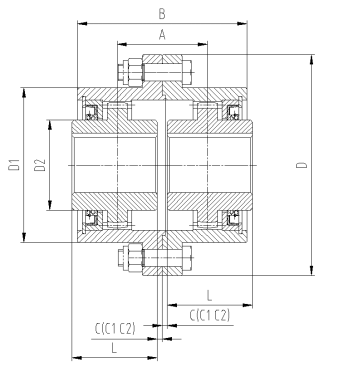

CL鼓型齒聯軸器尺寸

型號	額定扭矩 (Nm)	許用轉速 (rpm)	軸孔直徑d1、d2、dz	軸孔長度L (Y)	軸孔長度L (J1 Z1)	A	B	D	D1	D2	C Y型軸孔	C1 J1型軸孔	C2 Z1型軸孔	轉動 慣量 (kgm^2)	重量 (Kg)
			(mm)
CL1	710	3780	18、19	45	30	49	106	170	110	55	16	-	-	0.03	7.8
			20、22、24	52	38						6	18.5	18.5
			25、28	62	44						2.5	14	18.5
			30、32、35、38	82	60						2.5	11	-
			40	112	84						2.5	11	-
CL2	1400	3000	30、32、35、38	82	60	75	134	185	125	70	2.5	13	22	0.05	12.5
			40、42、45	112	84								28
			48、50	112	84								28
CL3	3150	2400	40、42、45	112	84	92	170	220	150	90	2.5	15	28	0.13	26.9
			48、50、55、56	112	84								28
			60	142	107								36
CL4	5600	2000	45、48、50	112	84	125	200	250	175	110	2.5	21	28	0.21	34.9
			55、56	112	84							21	28
			60、63、65、70	142	107							17	36
			71、75	142	107							17	36
CL5	8000	1680	50、55、56	112	84	145	220	290	200	130	5	30	40	0.45	55.8
			60、63、65、70	142	107
			71、75	142	107
			80、85、90	172	132
CL6	11200	1500	60、63、65	142	107	160	246	320	230	140	5	25		0.7	79.9
			70、71、75	142	107
			80、85、90、95	172	132
			100、110	212	167
CL7	18000	1270	65、70、71、75	142	107	185	286	350	260	170	5	40	40	1.15	109.5
			80、85、90、95	172	132							25	45
			100、110、120	212	167							25	45
CL8	22400	1140	80、85、90、95	172	132	210	325	380	315	190	5	35	45	30	133.8
			100、110、120	212	167							30
			130、140	252	202							30
CL9	28000	1000	90、95	172	132	220	335	430	365	210	5	30	40		171
			100、110、120、125	212	167							30
			130、140、150	252	202							30
			160	302	242							30
CL10	50000	85	110、120、125	212	167	245	365	490	420	260	5	30		30	275.8
			130、140、150	252	202
			160、170、180	302	242
CL11	71000	750	120、125	212	167	280	405	545	470	330	5	40		35	385
			130、140、150	252	202							35
			160、170、180	302	242							35
			190、200、220	352	282							35
CL12	100000	660	140、150	252	202	350	485	590	520	340	5	45	-	21.25	540
			160、170、180	302	242							38
			190、200、220	352	282							38
			240、250	410	330							38
CL13	140000	600	160、170、180	302	242	375	524	680	590	380	7.5	45	-	40	798.3
			190、200、220	352	282
			240、250、260	410	330
			280	470	380
CL14	200000	540	180	302	242	405	565	730	650	420	7.5	50	-	53.75	976.6
			190、200、220	352	282
			240、250、260	410	330
			280、300、320	470	380
CL15	250000	480	200、220	352	282	480	644	780	700	480	7.5	50	-	81.25	1182.5
			240、250、260	410	330
			280、300、320	470	380
			340、360	550	450
CL16	355000	425	240、250、260	410	330	535	720	900	785	530	10	-	-	150	1936
			280、300、320	470	380
			340、360、380	550	450
			400	650	540
CL17	560000	380	260	410	330	625	800	1000	885	630	10	-	-	285	2700
			280、300、320	470	380
			340、360、380	550	450
			400、420、440、450	650	540
CL18	710000	330	300、320	470	380	710	900	1100	990	710	10	-	-	400	3669
			340、360、380	550	450
			400、420、440、450	650	540
			460、480、500	650	540
