項目介紹

[梅花聯軸器-雙法蘭型(LMS)]

雙法蘭型梅花聯軸器，梅花聯軸器，彈性體，聚氨酯墊

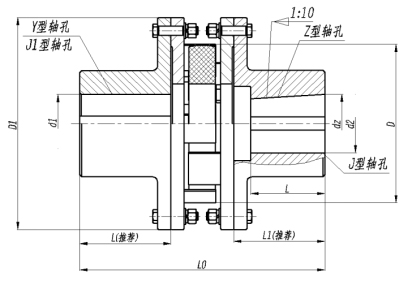

雙法蘭型梅花聯軸器

梅花聯軸器

型號	公稱扭矩N·m		許用轉速 rpm	軸孔直徑 d1、d2、dz	軸孔長度		L L1推薦	L0	D	D1	彈性件型號	轉動慣量kg·m²	重量kg
	彈性體硬度
	a/shA	b/shD			Y型	J1 J Z型
	80±5	60±5			L	L
LMS1	25	45	8500	12,14	32	27	35	98	50	90		0.0013	1.33
				16,18,19	42	30
				20,22,24	52	38
				25	62	44
LMS2	100	200	6900	20,22,24	52	38	40	117	70	110		0.0034	2.33
				25,28	62	44
				30,32	82	60
LMS3	140	280	6200	22,24	52	38	45	130	85	125		0.0064	3.38
				25,28	62	44
				30,32,35,38	82	60
				40	112	84
LMS4	350	400	5000	25,28	62	44	50	150	105	150		0.0175	6.07
				30,32,35,38	82	60
				40,42,45	112	84
LMS5	400	710	4100	30,32,35,38	82	60	55	167	125	185		0.0444	10.47
				40,42,45,48	112	84
LMS6	630	1120	3700	35,38	82	60	60	185	145	205		0.0739	14.22
				40,42,45,48,50,55	112	84
LMS7	1120	2240	3100	45,48,50,55,56	112	84	70	209	170	240		0.1493	21.16
				60,63,65	142	107
LMS8	1800	3550	2800	50,55,56	112	84	80	240	200	270		0.2767	30.7
				60,63,65,70,71,75	142	107
				80	172	132
LMS9	2800	5600	2500	60,63,65*,70,71,75	142	107	90	268	230	305		0.5262	44.55
				80,85,90,95	172	132
				100	212	167
LMS10	4500	9000	2200	70,71,75*	142	107	100	308	260	350		1.1362	70.72
				80,85,90,95	172	132
				100,110,120	212	167
LMS11	6300	12500	1900	80,85,90,95	172	132	115	345	300	400		1.9998	99.54
				100,110,120,125	212	167
				130	252	202
LMS12	11200	20000	1600	90,95	172	132	125	373	360	460		3.6719	137.53
				100,110,120*,125	212	167
				130	252	202
LMS13	12500	25000	1500	100,110,120,125	212	167	135	383	400	500		5.1581	165.25
				130,140,150	252	202
				160	302	242

注：1、質量、轉動慣量按L推薦最小軸孔計算近似值；

2、帶*號軸孔直徑可用于Z型、J型軸孔；

3、a、b為二種材料的硬度代號；

4、L0是兩端軸孔長度均為L推薦時聯軸器的全長；

5、Y型為長圓柱形軸孔，J1型為無沉孔短圓柱形軸孔，J型為有沉孔短圓柱形軸孔，Z型為有沉孔圓錐形軸孔。
