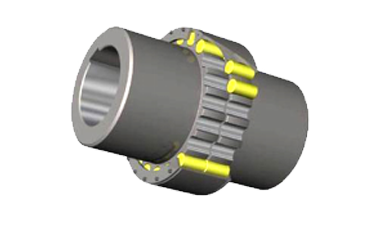

[彈性柱銷齒式聯軸器-基本型(ZL)]
彈性柱銷齒式聯軸器，尼龍柱銷，尼龍柱銷聯軸器，更換方便彈性柱銷齒
l 傳遞轉矩大，相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕；
l 與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床；
l 維修方便，壽命較長，拆下檔板即可更換尼龍柱銷；
l 尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境減振動性能差，噪聲較大；

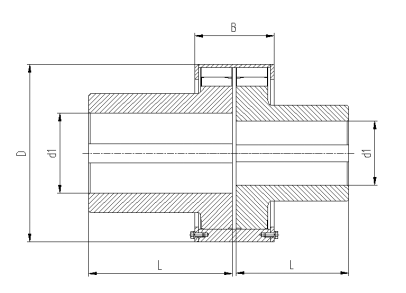

圖中尺寸可以根據客戶要求制作；其它技術參數可以咨詢邦克技術部；
|
型號 |
公稱扭矩TN (Nm) |
許用轉速[n] r/min |
軸孔直max mm |
軸孔長度L mm |
D mm |
B mm |
質量m Kg |
轉動慣量I Kgm^2 |
|
ZL 1 |
100 |
4000 |
24 |
38 |
76 |
42 |
1.5 |
0.0013 |
|
ZL 2 |
250 |
4000 |
32 |
60 |
92 |
50 |
4.1 |
0.0058 |
|
ZL 3 |
630 |
4000 |
42 |
84 |
118 |
69 |
8 |
0.02 |
|
ZL 4 |
1600 |
4000 |
60 |
107 |
158 |
89 |
21.2 |
0.08 |
|
ZL 5 |
4000 |
4000 |
80 |
132 |
192 |
89 |
34.6 |
0.2 |
|
ZL 6 |
6300 |
3300 |
95 |
132 |
230 |
111 |
48.9 |
0.35 |
|
ZL 7 |
10000 |
2900 |
110 |
167 |
260 |
113 |
76.2 |
0.75 |
|
ZL 8 |
16000 |
2500 |
130 |
202 |
300 |
136 |
119 |
1.6 |
|
ZL 9 |
25000 |
2300 |
150 |
202 |
335 |
149 |
160 |
2.7 |
|
ZL 10 |
31500 |
2100 |
170 |
242 |
355 |
151 |
208 |
3.8 |
|
ZL 11 |
40000 |
2000 |
180 |
242 |
380 |
170 |
239 |
4.9 |
|
ZL 12 |
63000 |
1700 |
200 |
282 |
445 |
183 |
385 |
11.1 |
|
ZL 13 |
100000 |
1500 |
240 |
330 |
515 |
218 |
527 |
19.6 |
|
ZL 14 |
125000 |
1400 |
260 |
330 |
560 |
218 |
689 |
36.2 |
|
ZL 15 |
160000 |
1300 |
300 |
380 |
590 |
238 |
773 |
44.4 |
|
ZL 16 |
250000 |
1000 |
340 |
450 |
695 |
262 |
1168 |
93.4 |
|
ZL 17 |
315000 |
950 |
380 |
450 |
768 |
282 |
1671 |
160 |
|
ZL18 |
400000 |
850 |
420 |
540 |
860 |
300 |
2352 |
282 |
|
ZL 19 |
630000 |
750 |
450 |
540 |
970 |
320 |
2895 |
438 |
|
ZL 20 |
1000000 |
650 |
500 |
540 |
1156 |
351 |
4936 |
1024 |
|
ZL 21 |
1600000 |
530 |
630 |
680 |
1440 |
355 |
7540 |
2400 |
|
ZL 22 |
2000000 |
500 |
750 |
780 |
1520 |
396 |
10068 |
3552 |
|
ZL 23 |
2500000 |
460 |
850 |
880 |
1638 |
430 |
13025 |
5334 |
