[尼龍齒式聯軸器-基本型(TGL)]

尼龍齒式聯軸器，尼龍聯軸器，尼龍齒，鋼齒，鼓型齒聯軸器，液壓聯軸器

執行標準為JB/T5514-2007。

尼龍齒式

雙節式曲面齒聯軸器適用于各種機械工程和液壓領域，工程塑料和鋼的配合，免維護，可以補償軸向、徑向、角向誤差。使用環境溫度-25～+100℃，成品孔徑按照ISO標準為H7，鍵槽寬公差按照GB/T1095-2003標準JS9。

注意：

①設計選型時，要作扭矩的計算，并考慮轉矩變化，起動頻繁，環境條件，合理的選擇工況系數。

②灰塵較大的場地，用C型結構較好。

③裝配時勿將雜物留在腔內。

④裝配好后，內齒圈應能用手自由轉動。

⑤小規格可采用螺釘擰緊。

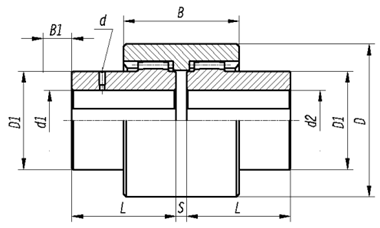

A型

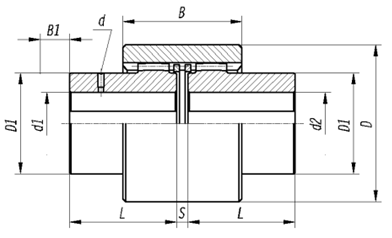

B型

C型

型號	主要尺寸					軸孔直徑 d1、d2	軸孔長度 L	公稱扭矩 N·m	許用轉速 rpm	轉動慣量kg·m²		重量kg		許用補償量
	D		B		S									徑向	軸向	角向
	A/B型	C型	A/B型	C型						A、B型	C型	A/B型	C型	mm	mm	( °)
TGL1	40	—	38	—	4	6,7	16	10	10000	0.00003	—	0.2	—	0.3	±1	±1
						8,9	20
						10,11	22
						12,14	27
TGL2	48	—	38	—	4	8,9	20	16	9000	0.00006	—	0.278	—	0.3	±1	±1
						10,11	22
						12,14	27
						16,18,19	30
TGL3	56	58	42	52	4	10,11	22	31.5	8500	0.00012	0.00015	0.428	0.533	0.4	±1	±1
						12,14	27
						16,18,19	30
						20,22,24	38
TGL4	66	70	46	56	4	12,14	27	45	8000	0.00033	0.0004	0.815	0.869	0.4	±1	±1
						16,18,19	30
						20,22,24	38
						25,28	44
TGL5	75	85	48	58	4	14	27	63	7500	0.00072	0.00088	1.39	1.52	0.4	±1	±1
						16,18,19	30
						20,22,24	38
						25,28	44
						30,32	60
TGL6	82	90	48	58	4	16,18,19	30	80	6700	0.0012	0.0015	2.02	2.15	0.4	±1	±1
						20,22,24	38
						25,28	44
						30,32,35,38	60
TGL7	92	100	50	60	4	20,22,24	38	100	6000	0.0024	0.0027	3.01	3.14	0.4	±1	±1
						25,28	44
						30,32,35,38	60
						40,42	84
TGL8	100	100	50	60	4	22,24	38	140	5600	0.0037	0.0039	4.05	4.18	0.4	±1	±1
						25,28	44
						30,32,35,38	60
						40,42,45,48	84
TGL9	140	140	72	85	4	25,28	44	355	4000	0.0155	0.0166	8.25	8.51	0.6	±1	±1
						30,32,35,38	60
						40,42,45,48, 50,55,56	84
						60,63,65,70	107
TGL10	175	175	95	95	6	30,32,35,38	60	710	3150	0.052	0.0535	16.92	17.1	0.7	±1	±1
						40,42,45,48, 50,55,56	84
						60,63,65,70,71,75	107
						80,85	132
TGL11	210	210	102	102	8	40,42,45,48, 50,55,56	84	1250	3000	0.1624	0.165	34.26	34.56	0.8	±1	±1
						60,63,65,70, 71,75	107
						80,85,90,95	132
						100,110	167
TGL12	270	270	135	135	10	50,55,56	84	2500	2120	0.4674	0.4731	66.42	66.86	1.1	±1	±1
						60,63,65,70, 71,75	107
						80,85,90,95	132
						100,110,120,125	164
