項目介紹
[膜片聯軸器-大軸孔包容型(BG)]

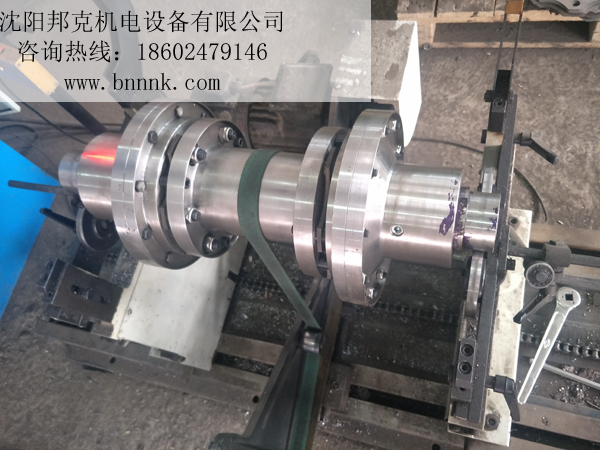

大軸孔包容膜片聯軸器，高速膜片聯軸器，高性能膜片聯軸器，動平衡可重復性好膜片聯軸器
l 大軸孔包容膜片聯軸器，高速膜片聯軸器，高性能膜片聯軸器，動平衡可重復性好;
l 安裝方便，拆卸簡單，適用大型風機，泵組，高速機組;
l 其它特殊結構可以根據客戶要求設計;
l 聯軸器材質可以根據客戶要求選定；
l 圖中尺寸可以根據客戶要求制作；其它技術參數可以咨詢邦克技術部；
l 對于有熱膨脹的機組，安裝時應考慮冷態預拉伸量，使撓性元件工作在較小的變形區間，提高使用壽命；
|
聯軸器型號 |
功率/轉速 (Kw/rpm) |
公稱扭矩 (KNm) |
峰值扭矩 (KNm) |
最大許用轉速 (r/min) |
A (mm) |
B (mm) |
C(mm)max |
E(mm) |
F (mm) |
L(mm) |
|
BG115 |
0.072 |
0.68 |
2.4 |
32000 |
146 |
98 |
70 |
110 |
75 |
260 |
|
BG135 |
0.16 |
1.52 |
3.3 |
28000 |
165 |
119 |
85 |
110 |
90 |
290 |
|
BG152 |
0.22 |
2.1 |
6.1 |
25000 |
187 |
140 |
100 |
120 |
105 |
330 |
|
BG175 |
0.39 |
3.7 |
10.8 |
23000 |
215 |
162 |
115 |
130 |
120 |
370 |
|
BG196 |
0.49 |
4.6 |
12.4 |
21000 |
238 |
182 |
130 |
160 |
140 |
440 |
|
BG210 |
0.54 |
5.15 |
14.2 |
20000 |
254 |
203 |
145 |
160 |
155 |
470 |
|
BG231 |
0.86 |
8.21 |
24.1 |
18000 |
273 |
217 |
155 |
160 |
165 |
490 |
|
BG247 |
1.28 |
12.22 |
32 |
17000 |
297 |
238 |
170 |
160 |
180 |
520 |
|
BG272 |
2.16 |
20.62 |
45 |
16000 |
324 |
259 |
185 |
175 |
195 |
565 |
|
BG300 |
2.9 |
27.69 |
52.9 |
14000 |
350 |
273 |
195 |
195 |
205 |
605 |
|
BG302 |
3.46 |
33 |
78 |
14000 |
350 |
273 |
195 |
195 |
205 |
605 |
|
BG333 |
4.13 |
39.44 |
101 |
12000 |
394 |
308 |
220 |
220 |
230 |
680 |
|
BG363 |
6.6 |
63 |
140 |
10000 |
420 |
336 |
240 |
250 |
250 |
750 |
|
BG396 |
8.5 |
81.11 |
197 |
9500 |
452 |
378 |
270 |
270 |
290 |
850 |
|
BG425 |
11 |
105 |
217 |
9000 |
487 |
406 |
290 |
290 |
310 |
910 |
|
BG457 |
14 |
133.7 |
320 |
8500 |
527 |
420 |
300 |
310 |
320 |
950 |
|
BG493 |
17 |
162.3 |
355 |
8000 |
563 |
455 |
325 |
320 |
340 |
1000 |
|
BG525 |
21 |
200.5 |
390 |
7500 |
617 |
476 |
340 |
335 |
360 |
1055 |
|
BG570 |
26 |
248.3 |
570 |
7000 |
648 |
490 |
350 |
355 |
370 |
1095 |
|
聯軸器型號 |
擰緊力矩(Nm) |
總質量(Kg) |
扭轉剛度KT(Nm/radxE+06) |
轉動慣量(Kgm^2) |
中間段每米長 |
角向不對中 |
軸向不對中 |
||||
|
質量(Kg) |
扭轉剛度ΔKT(Nm /radxE+06) |
轉動慣量(Kgm^2) |
最大θmax (deg) |
角向剛度(Nm/radxE+03) |
最大 |
軸向力（N） |
|||||
|
BG115 |
45 |
11.22 |
0.0053 |
0.021 |
4.7 |
0.00389 |
0.00612 |
0.375 |
110.3 |
2 |
902 |
|
BG135 |
45 |
16.1 |
0.0796 |
0.052 |
6.0 |
0.099 |
0.013 |
0.375 |
119.5 |
2.3 |
1056 |
|
BG152 |
45 |
25.64 |
1.453 |
0.094 |
6.9 |
0.158 |
0.021 |
0.375 |
155.7 |
2.4 |
1368 |
|
BG175 |
85 |
38.6 |
2.452 |
0.18 |
10.4 |
0.289 |
0.035 |
0.375 |
168.2 |
2.6 |
2100 |
|
BG196 |
160 |
53.6 |
3.252 |
0.34 |
11.8 |
0.455 |
0.047 |
0.375 |
205.3 |
2.8 |
2306 |
|
BG210 |
160 |
73.6 |
4.210 |
0.58 |
13.5 |
0.702 |
0.085 |
0.375 |
213.6 |
3.0 |
3256 |
|
BG231 |
160 |
94.5 |
5.103 |
0.85 |
15.1 |
0.836 |
0.129 |
0.375 |
401.9 |
3.1 |
3654 |
|
BG247 |
160 |
113.8 |
8.256 |
1.14 |
22.6 |
1.536 |
0.172 |
0.375 |
447.2 |
3.3 |
3946 |
|
BG272 |
280 |
140.5 |
9.426 |
1.56 |
26.5 |
2.03 |
0.216 |
0.375 |
535.2 |
3.5 |
4653 |
|
BG300 |
280 |
162.6 |
10.257 |
2.25 |
39.5 |
2.76 |
0.444 |
0.375 |
592.3 |
3.6 |
5621 |
|
BG302 |
280 |
162.6 |
10.35 |
2.32 |
39.5 |
2.76 |
0.444 |
0.25 |
1989 |
2.8 |
6542 |
|
BG333 |
340 |
215.3 |
14.94 |
4.62 |
46.3 |
5.422 |
0.522 |
0.25 |
2653 |
3.0 |
9326 |
|
BG363 |
540 |
296.5 |
30.82 |
7.21 |
51.2 |
7.032 |
0.755 |
0.25 |
3456 |
3.3 |
12681 |
|
BG396 |
540 |
365.5 |
46.321 |
10.56 |
56.1 |
8.865 |
0.923 |
0.25 |
7864 |
3.4 |
13653 |
|
BG425 |
800 |
453.2 |
61.523 |
15.32 |
71.5 |
14.65 |
1.101 |
0.25 |
6859 |
3.6 |
15782 |
|
BG457 |
800 |
630.5 |
70.142 |
23.54 |
87.3 |
16.83 |
1.522 |
0.25 |
6971 |
3.8 |
16524 |
|
BG493 |
800 |
668.5 |
75.635 |
42.35 |
94.6 |
21.32 |
2.11 |
0.25 |
7865 |
4.0 |
18936 |
|
BG525 |
1200 |
775.2 |
103.56 |
52.65 |
105.3 |
25.66 |
2.56 |
0.25 |
8654 |
4.2 |
19856 |
|
BG570 |
1200 |
935.3 |
129.263 |
66.53 |
136 |
40.37 |
4.03 |
0.25 |
8475 |
4.6 |
20541 |
